| 映像処理 |
4：2：2（Y/Pb/Pr）、8ビット |

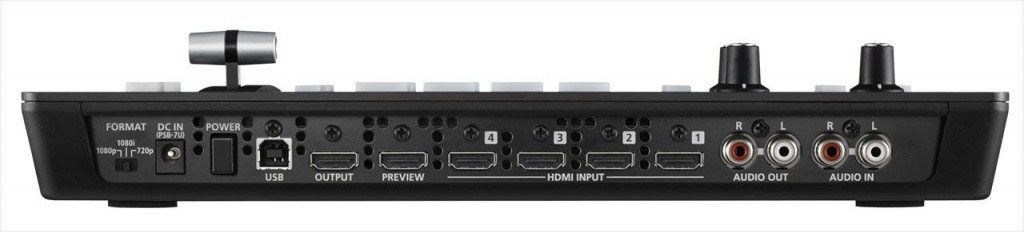

| 入力端子 |
HDMI INPUT 1～4:Type A（19ピン）x 4 ※HDCP対応 |
| 出力端子 |
HDMI OUTPUT:Type A（19ピン）
HDMI PREVIEW:Type A（19ピン） ※HDCP対応 |
| 入力映像
フォーマット |
HDMI:720/59.94p、720/50p（FORMAT切替スイッチ 720p設定時） |
| 入力映像
フォーマット |
HDMI:720/59.94p、720/50p（FORMAT切替スイッチ 720p設定時）
HDMI:1080/59.94i、1080/50i、1080/59.94p、
1080/50p（FORMAT切替スイッチ 1080i または 1080p設定時）
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※フレーム・レートは SETUPパラメーターで選択します。（59.94 または 50） |
| 出力映像
フォーマット |
HDMI:720/59.94p、720/50p（FORMAT切替スイッチ 720p設定時）
HDMI:1080/59.94i、1080/50i（FORMAT切替スイッチ 1080i設定時）
HDMI:1080/59.94p、1080/50p（FORMAT切替スイッチ 1080p設定時）
※フレーム・レートは SETUPパラメーターで選択します。（59.94 または 50） |
| 映像エフェクト |
切り替え: カット、ミックス（ディゾルブ／FAM／NAM／モザイク）、ワイプ（30種類）、
トランスフォーマー（11種）
エフェクト: ネガ、エンボス、カラライズ、カラーパス、ポスタライズ、シルエット、モノカラー、
ファインドエッジ、フリップ、ルミナンスキー（WHITE）@、ルミナンスキー（BLACK）@、
クロマキー（GREEN）@、クロマキー（BLUE）@、PinP（1/4）@、PinP（1/2）@、
SPLIT（H-STRETCH）@、SPLIT（H-CENTER）@、SPLIT（V-STRETCH）@、
SPLIT（V-CENTER）@
※ @印は Aバスと Bバスで共通のエフェクト効果がかかります。 |
